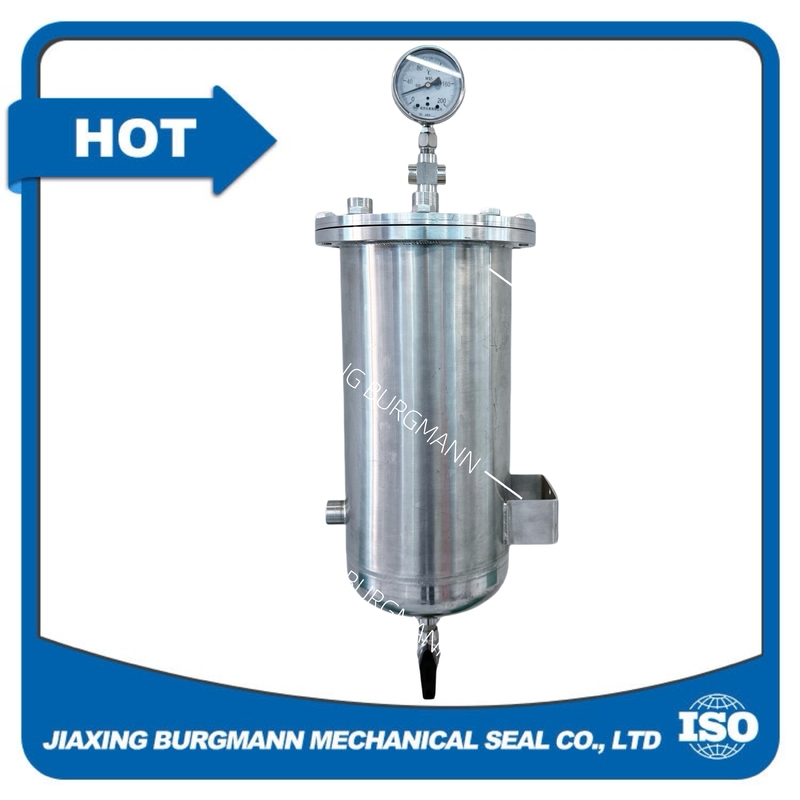

304/316 API Plan 53 Mechanisch afdichtingssysteem voor industriële toepassingen

PI-plan 53 mechanisch afsluitingssysteemis ontworpen voor mechanische dubbele-drukdichtingen, die een schone, gekoelde barrièrevloeistof leveren bij een hogere druk dan die van de pompdichtingskamer om te zorgen voor nul-emissie van procesvloeistoffen.Het omvat hoofdzakelijk de volgende drie subtypes::

- API-plan 53A: Het gebruikt een externe gas-onderdrukte isolatiereservoir om schone isolatievloeistof aan de afdichtingskamer te leveren.en de druk van de isolatievloeistof wordt geregeld door een externe gasregulatorDe druk van de buitenste afdichtingskamer moet 0,14 - 0,17 MPa hoger zijn dan die van het afgesloten medium.Maar het onder druk geplaatste gas werkt rechtstreeks op de isolatievloeistof., waardoor gas in de vloeistof kan oplossen en de werking van de afdichting kan beïnvloeden.

- API-plan 53B: het drukt het circulatiesysteem van het afdichtingsvloeistof via een blaas-type drukverhogende apparaat en circuleert het vervolgens door een pomp.warmte wordt verwijderd door luchtkoeling of waterkoelingDe druk van de blaas - type drukverhogende apparaat wordt geleverd door een intern opgeblazen blaas. Het oplost het probleem van gas - isolatie vloeistof oplos in Plan 53A,en kan tot op zekere hoogte compenseren wanneer de isolatie vloeistof lekt.

- API-plan 53C: De isolatievloeistof wordt indirect door het medium onder druk gezet door middel van een drukverhogende tank, die wordt gebruikt in arbeidsomstandigheden waar de druk van het medium sterk fluctueert.De drukverhogende tank is een zuiger accumulatorHet geïntegreerde spoelsysteem maakt gebruik van de pompring bij de afdichting om de isolatiemiddel automatisch onder druk te zetten.Het gespleten spoelsysteem koelt de isolatiemiddel in een koeler en brengt deze vervolgens in de afdichtingskamer om af te koelen en te spoelen., en realiseert automatische drukbeheersing van de isolatievloeistof via een takpijp die is aangesloten op het bovenste deel van de drukstomp.
