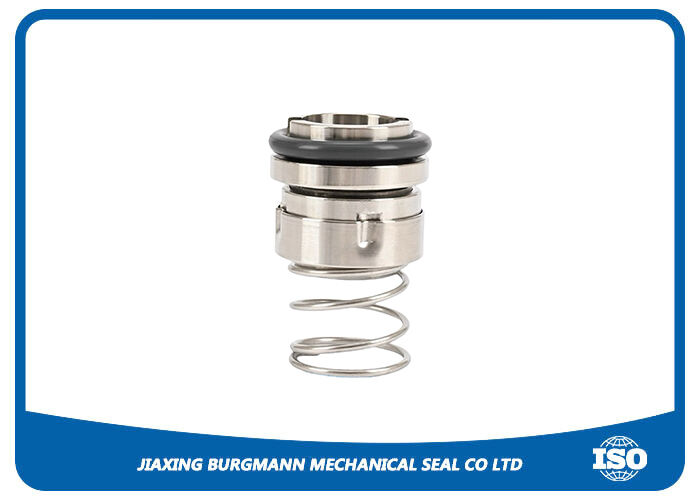

GB103 Mechanische afdichting van waterpompen
Het GB103 mechanische zegel voor waterpompen biedt een betrouwbare, lekkagevrije barrière tussen roterende pompaschachten en stationaire behuizingen in centrifugepompen.
Belangrijkste kenmerken
- Eenzijdige mechanische afdichting voor rioolwaterpompen
- Afhankelijk van de rotatierichting
- Onbalansd ontwerp
- Eenvoudconfiguratie
- Mechanische afdichting zonder cartridge
- Compatibel met water, olie en matig corrosieve media
Operatiegrenzen
| Schachtdiameter |
Druk |
Temperatuur |
Glijvingssnelheid |
| 16-120 mm |
tot en met 1 MPa |
-25°C tot 220°C |
20 m/s |
Materialspecificaties
| Component |
Materialen |
| Roterende ring |
koolstof, siliciumcarbide (SiC), wolfraamcarbide (TC), keramiek |
| O-ring |
EPDM, NBR, AFLAS, Kalrez, PTFE |
| Vlammen en metalen onderdelen |
SUS304, SUS316, Titanium, 904L |
| Vaste ring |
koolstof, siliciumcarbide (SiC), wolfraamcarbide (TC), keramiek |
Prestatievoordelen
- Werkt in extreme temperatuurbereiken
- Geen dynamisch geladen O-ring
- Uitstekend zelfreinigend effect
- Geschikt voor lage steriele toepassingen
Toepassingen
Ontworpen voor de behandeling van sterke corrosieve vloeistoffen, waaronder zwavelzuur, stikstofzuur, fosforzuur en zoutzuur.
Verzendings- en betalingsinformatie
Port van inlading:Shanghai
Verzendingsmethoden:DHL, UPS, FEDEX, TNT, enz.
Betalingsvoorwaarden:T/T, Western Union, MoneyGram
Aanpassingsdiensten
- OEM/ODM-orders beschikbaar
- Op maat gemaakte mechanische afdichtingen op basis van uw tekeningen of eisen
- Kleine bestellingen aanvaard
- Uitstekende kwaliteit met concurrerende prijzen
Product- en toepassingsbeginselen
Wat is de primaire functie van het GB103 mechanische zegel voor waterpompen?
De GB103 mechanische afdichting van de waterpomp zorgt voor een betrouwbare, lekvrije barrière tussen de draaiende pompschacht en de vaste behuizing.met een vermogen van meer dan 10 W,.
Voor welke specifieke pomptypen is het GB103 mechanisch zegel voor waterpompen ontworpen?
De GB103 is een gestandaardiseerde mechanische patroondichting die vaak is ontworpen voor verschillende eindzuigingscentrifuge pompen, waaronder waterpompen voor algemeen gebruik, koelwaterpompen,en warmwatercirculatiepompen.
Installatie en behandeling
Wat zijn de kritische pomptoleranties die vereist zijn voor een succesvolle installatie van het GB103-mechanische zegel voor waterpompen?
Voor een betrouwbare werking moet de pomp voldoen aan strenge mechanische voorwaarden: asspeling ≤ 0,10 mm, radiële uitloop van as ≤ 0,04 mm en vierkantheid van de afdichtingskamer ≤ 0,04 mm.
Wat is de juiste procedure voor de installatie van de GB103 mechanische afdichting van de waterpomp?
De belangrijkste stappen zijn het reinigen van alle onderdelen, het smeren van de O-ringen met de te pompen vloeistof,het schuiven van de cartridge op de as zonder op de afdichtingsoppervlakken te hamerenHet is van cruciaal belang dat de pomp voor de start met vloeistof wordt geprepareerd om onmiddellijke droogloopbeschadiging te voorkomen.
Materiaalkeuze en aanpassing
Hoe selecteer ik de geschikte afdichtingsmaterialen voor mijn specifieke bedrijfsomstandigheden bij het gebruik van de GB103 mechanische afdichting voor waterpompen?
De keuze van de materialen voor de afdichting is van cruciaal belang voor de levensduur en betrouwbaarheid van de afdichting.Voor algemene richtsnoeren zie onderstaande tabel.
| Werkomstandigheden |
Aanbevolen gezichtsparing |
Belangrijkste voordelen |
| Schoon water, neutrale oplossingen, oliën met een lage viscositeit (Algemene dienst) |
Siliciumcarbide (SiC) / koolstofgrafiet of wolfraamcarbide (WC) / koolstofgrafiet |
Kosteneffectief, goede zelfsmeermiddelen, geschikt voor de meeste toepassingen |
| Vloeistoffen met fijne deeltjes, slijpschroef (Slijpservice) |
Siliciumcarbide (SiC) / Siliciumcarbide (SiC) |
Uitstekende weerstand tegen slijtage en slijtage door deeltjes, wat leidt tot een langere levensduur |
| Hoogtemperatuur, zeer corrosieve chemicaliën (chemische industrie / warmwaterservice) |
Reactiegebonden siliciumcarbide (RB SiC) / gevulde PTFE of speciale legeringen |
Superieure weerstand tegen chemische aanvallen en hoge temperaturen |
Hoe kies ik het juiste O-ringmateriaal voor de GB103 waterpompmechanische afdichting?
Het O-ringmateriaal moet compatibel zijn met zowel de gepompte vloeistof als de werktemperatuur.
met een gewicht van meer dan 10 kgGeschikt voor olie op aardoliebasis en water bij matige temperaturen.
met een vermogen van meer dan 50 WIdeaal voor warm water, stoom en zwakke zuren/basen, met een goede weerbestandheid.
Fluorelastomeer (FKM/Viton):Een veelzijdige keuze voor een breed scala aan chemicaliën, oliën en hoge temperaturen.
Perfluorelastomeer (FFKM/Kalrez):Gebruikt voor extreme chemische omgevingen en zeer hoge temperaturen.
