Pompenafdichting uit de H76-serie

Productgegevens

Plaats van herkomst: Zhejiang, China

Merknaam: JG

Certificering: FDA certificate

Modelnummer: GNZ

Betalings- en verzendvoorwaarden

Min. bestelaantal: 1 stks

Prijs: USD

Verpakking Details: Witte doos

Levertijd: 3 ~ 10 dagen

Betalingscondities: T/T,Western Union,MoneyGram

Levering vermogen: 1000 stuks

Vind de beste prijs

Contact opnemen

Specificaties

Beschrijving

Specificaties

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                      H76 Serie mechanische afdichting, industriële pompseal H76, H76 Serie afdichtingsvervanging


Productnaam:	Pompenafdichting uit de H76-serie	Maat:	14 mm – 100 mm (0,55″ – 4,00″)
Sollicitatie:	Pompen afdichting	Metalen delen:	SS304, SS316, SS316L, Hastelloy C
Temperatuur:	–50 °C tot +220 °C	Druk:	≤ 4,0 MPa (580 psi / 40 bar)

Productnaam:	Pompenafdichting uit de H76-serie
Maat:	14 mm – 100 mm (0,55″ – 4,00″)
Sollicitatie:	Pompen afdichting
Metalen delen:	SS304, SS316, SS316L, Hastelloy C
Temperatuur:	–50 °C tot +220 °C
Druk:	≤ 4,0 MPa (580 psi / 40 bar)

Beschrijving

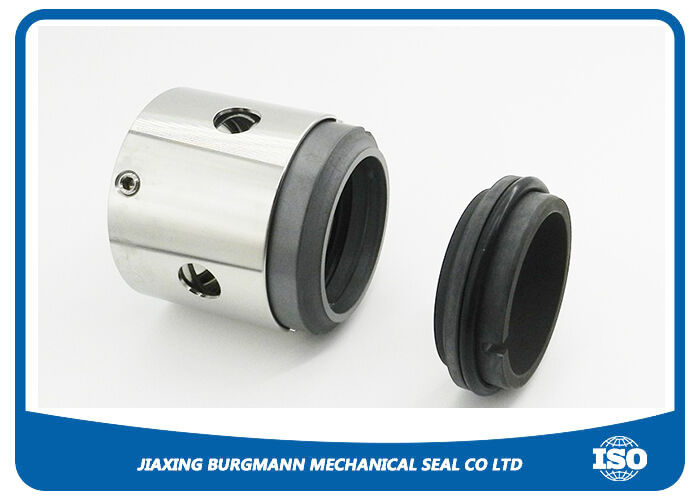

Pompenafdichting uit de H76-serie

H76 Serie Dichtingen

De mechanische afdichting uit de H76-serie is een gebalanceerd, multi-veer afdichtingssysteem, speciaal ontworpen voor media onder hoge druk, hoge snelheid en sterk corrosieve media. Als kernafdichtingsoplossing voor industriële pompen wordt de H76-serie veelvuldig toegepast in centrifugaalpompen, mixers en compressoren in de raffinage-, chemische en kunstmestindustrie. De multi-veer configuratie zorgt voor een uniforme verdeling van de belasting op de afdichtvlakken, wat zorgt voor een uitzonderlijke afdichtingsintegriteit, zelfs onder complexe bedrijfsomstandigheden met aanzienlijke axiale slag.

Belangrijkste Ontwerpkenmerken

Multi-veer ontwerp: Meerdere onafhankelijke kleine veren, cirkelvormig gerangschikt, zorgen voor een gelijkmatigere lastverdeling in vergelijking met enkelvoudige veerontwerpen, waardoor middelpuntvliedende effecten bij hoge rotatiesnelheden effectief worden tegengegaan.
Gebalanceerde structuur: Het gebalanceerde ontwerp maakt het mogelijk de afdichting te gebruiken bij verhoogde drukken (tot 4,0 MPa) en vermindert tegelijkertijd de wrijvingswarmteontwikkeling op de afdichtvlakken, wat de levensduur aanzienlijk verlengt.
Flexibele vlakmaterialen: Meerdere configuraties zijn beschikbaar op basis van de mediakenmerken:
- Koolstof vs. Siliciumcarbide: Geschikt voor algemene schone media.
- SiC vs. SiC / TC vs. TC: Voor zware toepassingen met vaste stoffen of schurende media.
Veelzijdige secundaire afdichtingen: Opties zijn onder meer Viton (FKM), PTFE of Chemraz® (FFKM) hoogwaardige perfluoro-elastomeren, die chemische stabiliteit garanderen in agressieve oplosmiddelen en omgevingen met hoge temperaturen.

Naleving van normen en kwaliteitsborging

Naleving van normen: Afmetingen en prestaties voldoen volledig aan de specificaties ISO 3069, DIN 24960 en API 682.
Integriteitstesten: Elke H76-afdichting ondergaat 100% statische druktesten en dynamische simulatiecontroles voor verzending, wat een levering zonder lekkage garandeert.
Uitwisselbaarheid: Deze serie dient als een hoogwaardig direct-uitwisselbaar alternatief voor EagleBurgmann H76 en vergelijkbare producten van andere grote merken, zonder aanpassing van de oorspronkelijke pompkamerafmetingen.

Professionele Voordelen

Ongeëvenaarde stabiliteit: Voor pompen die onderhevig zijn aan frequente start-stop cycli, compenseert de multi-veer configuratie snel drukfluctuaties, waardoor het risico op schade aan de afdichtvlakken wordt verminderd.
Modulair onderhoud: Het modulaire ontwerp maakt het extreem eenvoudig om vervangende onderdelen te wisselen, wat de gemiddelde reparatietijd (MTTR) aanzienlijk verkort.
Maatwerk engineering: Naast standaard specificaties bieden we op maat gemaakte coatings voor de afdichtvlakken voor speciale chemische processen.

Technische Specificaties - H76 Serie Mechanische Afdichtingen

Parameter	Specificatie
Asdiameterbereik	14 mm - 100 mm (0,55″ - 4,00″)
Maximale Druk	≤ 4,0 MPa (580 psi / 40 bar)
Temperatuurbereik	-50 °C tot +220 °C (afhankelijk van het materiaal van de secundaire afdichting)
Lineaire Snelheid	≤ 20 m/s (4.000 fpm)
Roterende Vlakmaterialen	Siliciumcarbide (SSiC/RBSiC), wolfraamcarbide, koolstof
Stationaire Zittingmaterialen	Siliciumcarbide, wolfraamcarbide, aluminiumoxide keramiek
Secundaire Afdichtingen	Viton (FKM), EPDM, PTFE, FFKM (Chemraz®/Kalrez®)
Metalen Onderdelen	SS304, SS316, SS316L, Hastelloy C
Balans Type	Gebalanceerd ontwerp
Veer Type	Meerdere onafhankelijke veren (cirkelvormige rangschikking)
Rotatierichting	Onafhankelijk van rotatierichting
Compensatievermogen	Uitstekende axiale en radiale compensatiecapaciteit
Internationale Normen	DIN 24960, ISO 3069, ANSI, API 682
Spoelplannen	API Plan 11, 21, 32, 52, 53A/B/C

Technische Notities voor Engineering

Drukbehandeling: Dankzij het gebalanceerde ontwerp blijft de PV (Druk * Snelheid) waarde op de afdichtvlakken van de H76-serie binnen een veilig bereik, zelfs bij hoge drukfluctuaties, waardoor verdamping van de vloeistoffilm effectief wordt voorkomen.
Veerbescherming: De veren komen niet in direct contact met het gepompte medium (afhankelijk van de configuratie). Bij het verwerken van media met zwevende vaste stoffen of kristalliserende neigingen, vermindert dit aanzienlijk het risico op verstopping of falen van de veren.
Oppervlakteafwerking: De vlakheid van de afdichtvlakken wordt strikt gecontroleerd tot binnen twee heliumlichtbanden, met een oppervlakteruwheid van Ra ≤ 0,1 µm, wat zorgt voor een uitzonderlijk hoge initiële afdichtingsprestatie.

Technische FAQ: H76 Serie Mechanische Afdichtingen

V1: Waarom wordt de H76-serie geclassificeerd als een "gebalanceerde" afdichting, en wat betekent dit voor gebruik onder hoge druk?

A: De H76 is voorzien van een gebalanceerd hydraulisch ontwerp. Het principe is om de netto hydraulische kracht op de afdichtvlakken te verminderen, zodat deze slechts een deel van de vloeistofdruk ondervinden.Belang: Dit vermindert de wrijvingswarmteontwikkeling en slijtage op de afdichtvlakken aanzienlijk. Zelfs bij drukken tot 4,0 MPa (580 psi) blijft de vloeistoffilm tussen de vlakken stabiel en breekt deze niet door overmatige druk, waardoor de levensduur onder hoge drukcondities wordt verlengd.

V2: Welke voordelen biedt het multi-veer ontwerp van de H76 ten opzichte van een groot enkelvoudig veerontwerp?

A: Het multi-veer ontwerp biedt een superieure lastbalans.

Drukverdeling: Meerdere kleine veren, gelijkmatig verdeeld rond de omtrek, zorgen ervoor dat de sluitkracht tussen de roterende en stationaire vlakken uniform is over 360°, waardoor slijtage door hoekige misuitlijning wordt voorkomen.
Stabiliteit bij hoge snelheid: Bij hoge rotatiesnelheden (≤ 20 m/s) worden kleine veren veel minder beïnvloed door middelpuntvliedende kracht dan een enkele grote veer, wat zorgt voor een snellere dynamische respons en realtime compensatie voor kleine asafwijkingen.

V3: Ondersteunt de H76-serie API 682 spoelplannen? Wat zijn veelvoorkomende configuraties?

A: Ja, de H76-serie voldoet volledig aan de API-normen en wordt doorgaans gebruikt met spoelplannen om de bedrijfsomgeving te optimaliseren:

Plan 11 (afvoer recirculatie): Voor schone media, gebruikt de pompafvoer druk om de afdichtvlakken te spoelen en warmte af te voeren.
Plan 32 (externe spoeling): Voor media met vaste stoffen of corrosieve componenten, introduceert schone externe vloeistof om de afdichting te beschermen.
Plan 52/53 (barrière vloeistofsystemen): Voor gevaarlijke media zorgt een dubbele afdichtingsconfiguratie (tandem of dubbel) ervoor dat er geen gevaarlijke vloeistof ontsnapt.

V4: Hoe moeten secundaire afdichtingen worden geconfigureerd voor de H76-afdichting bij het verwerken van sterk corrosieve chemische media?

A: Secundaire afdichtingen zijn cruciaal voor chemische compatibiliteit. Op basis van professionele normen adviseren wij:

Algemene dienst / lichte koolwaterstoffen: Viton (FKM).
Sterke zuren / sterke basen: PTFE of ingekapselde O-ringen.
Extreme chemische omgevingen / hoge temperaturen: Chemraz® of Kalrez® (FFKM), met superieure weerstand tegen chemische aantasting.

V5: Wat zijn de meest kritische installatievoorzorgen voor de H76-afdichting?

Installatie compressie: De werkende lengte moet exact worden ingesteld zoals gespecificeerd op de technische tekening. Ondercompressie veroorzaakt lekkage; overcompressie leidt tot overmatige slijtage en voortijdige uitval.
Vlakheid reinheid: Afdichtvlakken (carbide of koolstof) zijn extreem nauwkeurig. Raak ze voor installatie niet met blote handen aan. Reinig met watervrije alcohol en breng een lichte smeerfilm aan.
As precisie: Zorg ervoor dat de radiale slag van de as minder dan 0,05 mm is en dat het asoppervlak vrij is van bramen om beschadiging van de O-ring tijdens montage te voorkomen.

V6: Welke internationale merkmodellen kan de H76-serie vervangen?

A: De H76 vertegenwoordigt een gestandaardiseerd industrieel ontwerp en dient als een direct uitwisselbaar alternatief voor:

EagleBurgmann: H76-serie (volledig uitwisselbaar).
John Crane: Compatibel met bepaalde gebalanceerde multi-veer series (bijv. varianten van Type 8).
Flowserve: Overeenkomstige standaard-afmeting multi-veer gebalanceerde afdichtingen.
